斗式提升机NE、NSE系列板链斗式提升机特点及技术要求
◎ 采取了流入式喂料,使输送机各部分以及和物料之间很少发生挤压和碰撞,运行平稳,维修方便。
◎ 输送链采用板链的面接触,替代传统斗提环链的点接,从而使使用寿命大提高,输送链寿命可达五年以上。
◎因采取了流入式喂料,重力诱导式卸料,斗低线速高(15-30m/min),无回料现象功率只相当于普通环链斗提机的40%左右。
◎运转率高,无故障运行可达3万小时以上。
◎ 输送能力大,输送时范围15-800m3/h。
◎ 密封性好,环境污染少。
◎ 操作、维修方便,易损件少。
高填充率耐磨斗子
一、斗子材料:16Mn耐磨板材。
二、斗子填充率:75%-90%(因速度和物料而定)。
三、带进料耐磨板。
四、侧板外伸出两块翼板,在进料和出料时起导料槽的作用。
五、统一胎模CO2气体保护满焊接,
六、与链条连接的四孔一次冲压成型。
NE、NSE系列板链斗式提升机

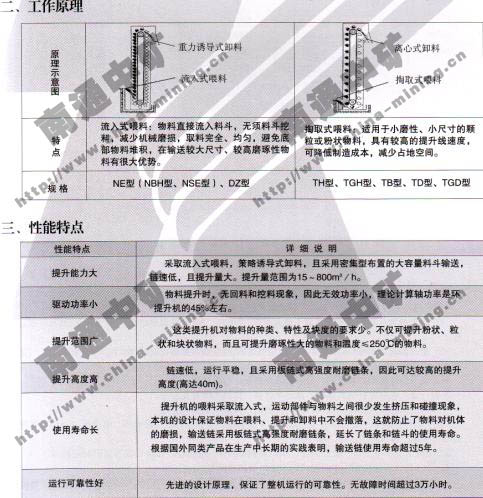

NE、NSE系列板链斗提升机,适用于粉状物料到大块状等各种物料的垂直提升,它采用流入式喂料替代传统斗式提升机的掏取式喂料,是传统斗式提升机的换代产品。

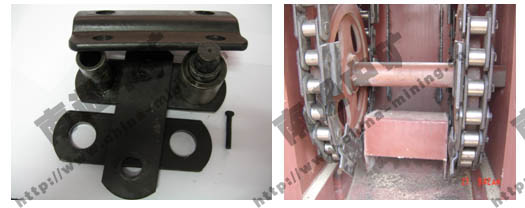

型号 | 节距 | 滚子外径 | 销轴直径 | 销轴长度 | 内节内宽 | 链板厚 | 链板宽 | 破断载荷(T) |
NE15 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | 10 |
NE30 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 24 |
NE50 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 24 |
NE100 | 200 | 44.5 | 19.1 | 120 | 51.8 | 10 | 60 | 38 |
NE150 | 200 | 44.5 | 19.1 | 120 | 51.8 | 10 | 60 | 38 |
NE150 (强力型) |
200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 55 |
NE200 | 250 | 63.5 | 31.75 | 146 | 67.4 | 12 | 90 | 75 |
NE300 | 250 | 63.5 | 31.75 | 146 | 67.4 | 12 | 90 | 75 |

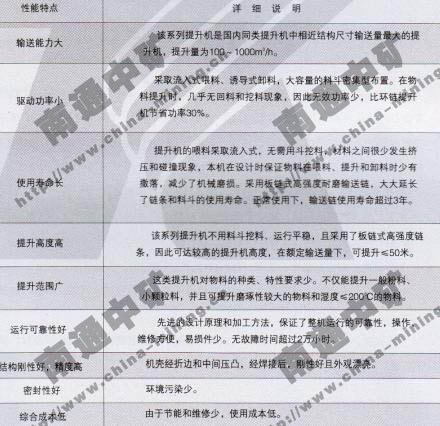

NSE提升机特点
