LZ螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。
结构特点:
LZ螺旋闸门结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。该阀门有手轮和链轮操纵两种操作形式,Ⅰ型为手轮,Ⅱ型为链轮。单向和双向两种结构形式,LZD为单向、LZS为双向。
工作原理:
LZ螺旋闸门主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。

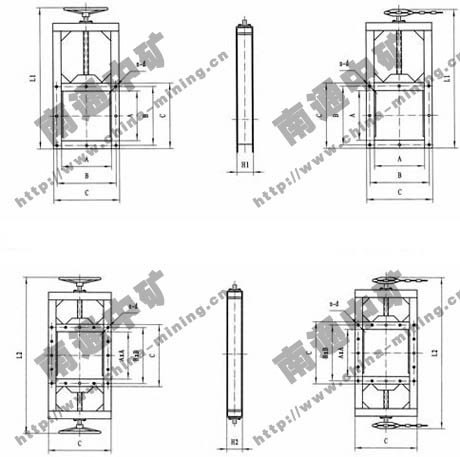

LZ外形连接尺寸:
A×A |
B×B |
C×C |
L1 |
L2 |
H1 |
H2 |
n-d |
200×200 |
256×256 |
296×296 |
820 |
|
100 |
|
8-Φ10 |
250×250 |
306×306 |
346×346 |
930 |
|
100 |
|
8-Φ10 |
300×300 |
356×356 |
396×396 |
1050 |
|
100 |
|
8-Φ12 |
400×400 |
456×456 |
496×496 |
1250 |
|
100 |
|
12-Φ12 |
450×450 |
510×510 |
556×556 |
1350 |
|
120 |
|
12-Φ14 |
490×490 |
550×550 |
596×596 |
1440 |
|
120 |
|
16-Φ14 |
500×500 |
560×560 |
606×606 |
1500 |
|
120 |
|
16-Φ16 |
600×600 |
660×660 |
706×706 |
1710 |
2010 |
120 |
120 |
16-Φ16 |
700×700 |
770×770 |
820×820 |
1940 |
2130 |
140 |
140 |
20-Φ18 |
800×800 |
870×870 |
920×920 |
2140 |
2240 |
140 |
140 |
20-Φ18 |
900×900 |
974×974 |
1030×1030 |
2410 |
2660 |
160 |
160 |
24-Φ18 |
1000×1000 |
1074×1074 |
1130×1130 |
2610 |
2870 |
160 |
160 |
24-Φ18 |
1100×1100 |
1180×1180 |
1240×1240 |
2810 |
3120 |
160 |
180 |
28-Φ18 |
1200×1200 |
1280×1280 |
1340×1340 |
3010 |
3310 |
160 |
180 |
32-Φ18 |
使用说明:
• 本阀可水平安装或垂直安装,安装时两法兰间必须加密封垫片,然后均匀锁紧连接螺栓。
• 操作时顺时针旋转为开。不得在手轮上再增加辅助杠杆。
• 长期存放时应使设备处于关闭状态,各传动部位加润滑油,不允许露天存放或堆置。
