SF扇形闸门

一、结构特点
　　扇形闸门广泛用于建材、冶金、矿山、化验室、电力等行业是各类落料系统的卸料控制装置。
　　扇形闸门结构简单由优质钢板焊接而成具有开启灵活无卡阻等特点。配有传动定位装置，可随时根据工况需要确定闸门的开启角度，调节物料流量。特别适用于无粘度的固体粉料及小于Φ30mm颗粒料、晶体料的下料输送。

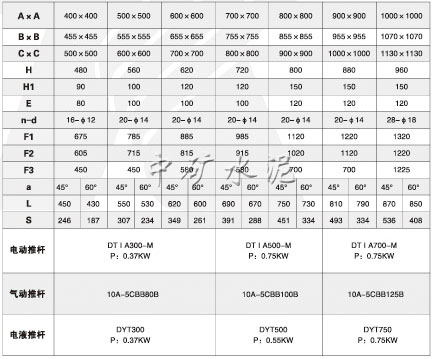

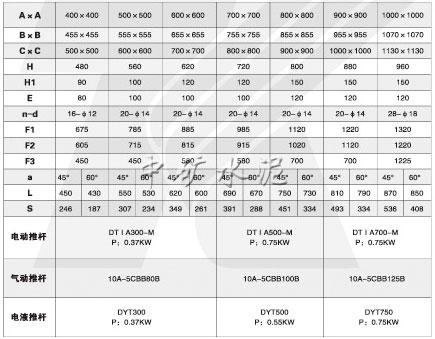

二、性能参数

三、工作原理
        扇形闸门由本体、扇形闸板、轴、密封、执行机构等部件构成。手动或执行机构推动摇杆使扇形闸板沿轴心旋转开启，物料随即下落。待接料装置满载后再推动摇杆使扇形闸板复位，关闭截断下落的物料。

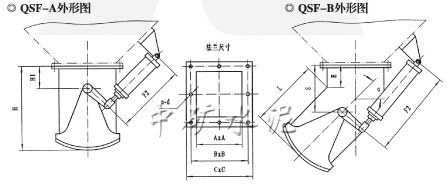

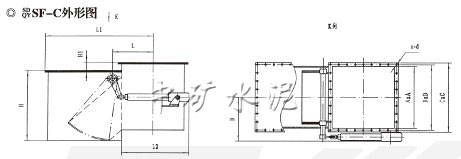

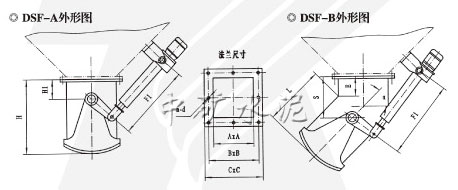

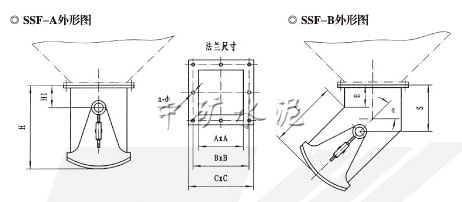

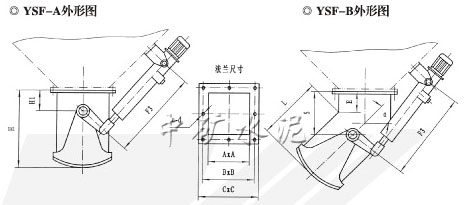

四、外形尺寸

五、使用说明
        1、安装时，请注意闸门本体上标明介质流向，两法兰连接时必需加密封垫片，然后均匀锁紧螺栓。
        2、运行时，请辨清扇形闸板开关方向。执行机构请正确接线。
        3、若长期存放应使设备处于关闭状态，各传动部位加润滑油，不允许露天存放或堆置。
六、订货须知
        1、选用订货时，请参照产品样本注明产品规格、型号及技术参数（使用温度、设备工况、介质性质等）。
        2、样本所示产品图例及表格中所列传动装置号为南通中矿普通基本配置，不带任何相关配件。若有特殊要求（防爆、户外），请在合同中注明。
        3、表格中未列规格、用于特殊介质或其它特殊要求，请与南通中矿经销部、技术部联系，可为您另行设计、制造。
