一、用途
QTLV-0.1气动推杆平板闸阀是南通中矿改进传统机构的产品,工艺先进,质量可靠。广泛地用于冶金、矿山、建材等行业的粉尘物料流量控制的管道上,是控制启闭要求迅速的理想设备。
二、工作原理
QTLV-0.1气动推杆平板闸阀主要由框架、闸板、气缸等零件组成。工作时,由于气缸内气体的压力变化,使得活塞杆带动闸板作水平方向的往复运动,从而达到阀门的启闭目的。
三、主要性能参数

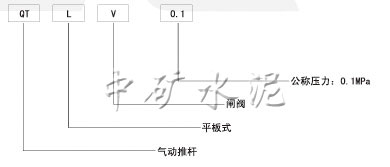

四、型号编制说明

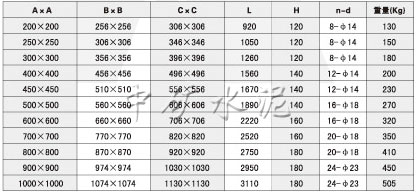

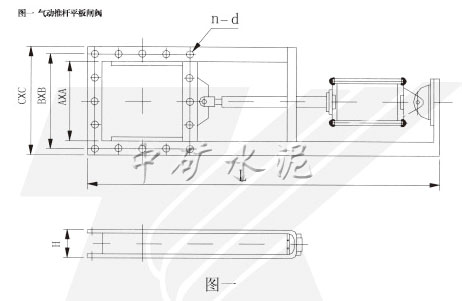

五、主要外形及连接尺寸
